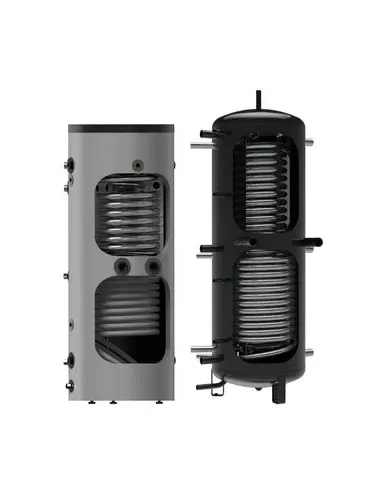

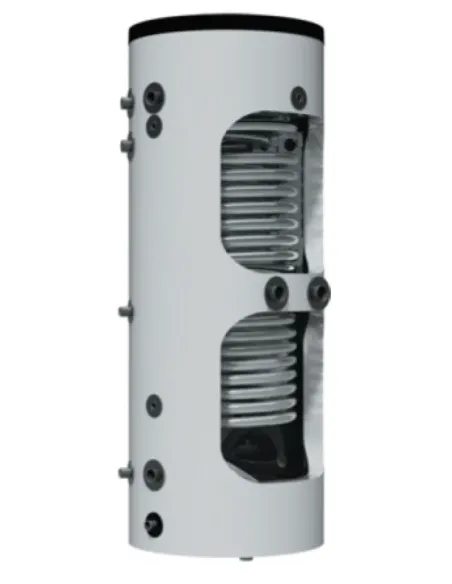

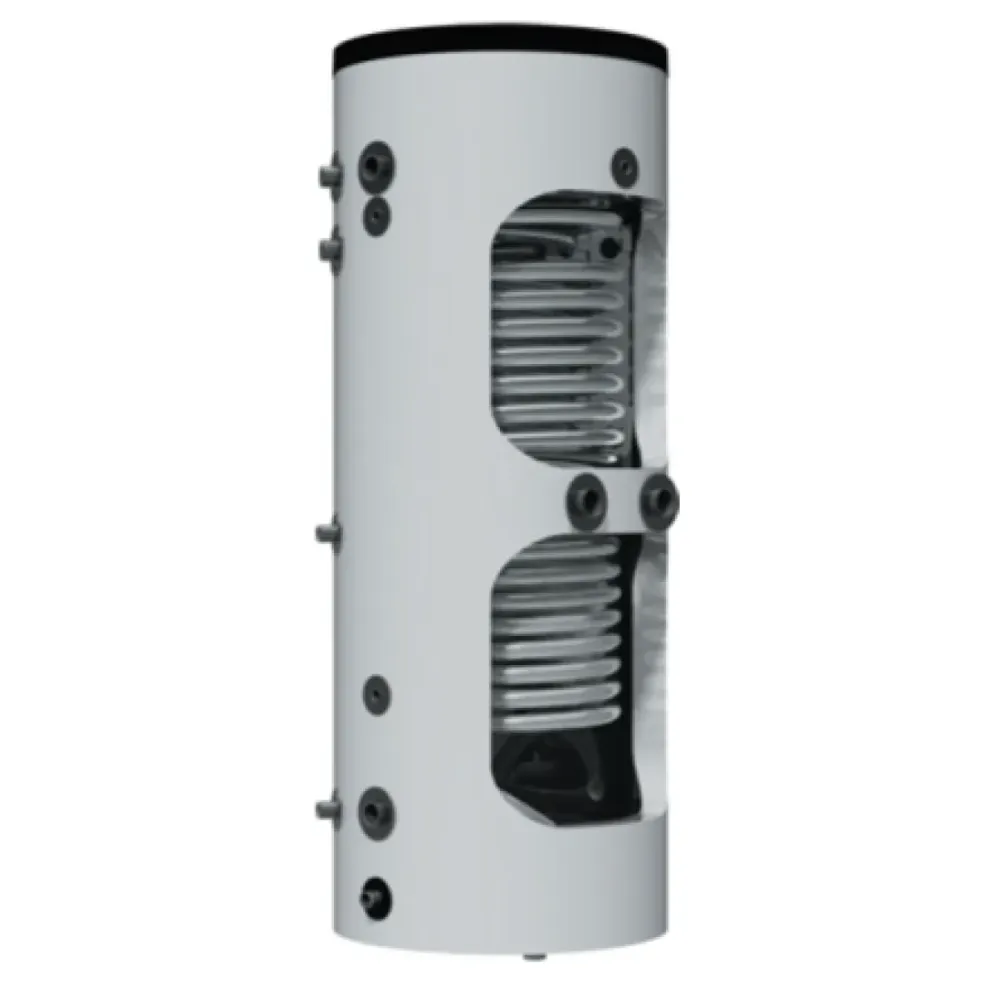

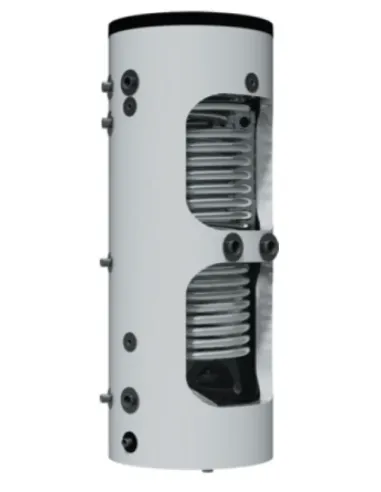

Akumulačné nádrže NADO 750/35 v6 s tepelnou izoláciou sa vyrábajú s dvoma nátrubkami G 6/4" pre montáž s predĺženou chladnou časťou a výkonom maximálne 2×6 kW. Na zákazku možno rozmiestnenie nátrubkov a ich množstvo zmeniť. Nádoba obsahuje oceľový rúrkový výmenník s plochou 2,2 alebo 3,3 m2 na pripojenie ďalšieho vykurovacieho systému (napr. SOLAR). Oceľový rúrkový výmenník nemožno použiť na prietokový ohrev teplej úžitkovej vody. Nádrž obsahuje vnorený nerezový výmenník na prípravu teplej vody s objemom 20, 25, 35 alebo 45 litrov podľa veľkosti akumulačnej nádrže.
TECHNICKÉ PARAMETRE:
Priemer: 790 mm
Priemer nádrže s izoláciou 80mm : 950mm
Výška nádrže: 1880 mm
Klopná výška: 1900 mm
Hmotnosť nádrže bez izolácie:155 kg
Objem vykurovacieho výmenníka dole: 10,5 L
OBJEM NÁDRŽE L 775
OBJEM ZÁSOBNÍKA PRE OHREV TV L 140
VÝHREVNÁ PLOCHA VÝMENNÍKA m2 1,5
MAXIMÁLNY TLAK NÁDRŽE bar 3
MAXIMÁLNY TLAK V ZÁSOBNÍKU TV bar 6
MAXIMÁLNY TLAK VÝMENNÍKA bar 10
MAXIMÁLNA PREVÁDZKOVÁTEPLOTA VODY V NÁDOBE °C 90
MAXIMÁLNA PRACOVNÁ TEPLOTA VO VÝMENNÍKU °C 110
MNOŽSTVO TEPLEJ VODY 40°C PRI TEPLOTE VODY V NÁDRŽI 53°C / PRIETOK l/(l/min) 495 / 5
MNOŽSTVO TEPLEJ VODY 40°C PRI TEPLOTE VODY V NÁDRŽI 80°C / PRIETOK l/(l/min) 1175 / 5
MAX. VÝKON EL. OHREVNÉHO TELESA RADU TJ 6/4" kW 1 x 3,75 + 1 x 9 kW
TRIEDA ENERGETICKEJ ÚČINNOSTI C pri použití izolácie Neodul 80 mm
STATICKÁ STRATA vo W pri použití izolácie Neodul 80mm - 116
Materiál: nádoba oceľová, nesmaltovaná
Izolácia Neodul Light :
Tepelná vodivosť EPS 0,032 W/mK
Tepelná vodivosť polyesterovej netkanej textílie 0,038 W/mK
Hustota cca. 15 kg/m3
Požiarna trieda B2
Teplotná odolnosť (dlhá/krátka) 95/120 °C
Hrúbka 80 mm
Povrchová PP fólia
G 6/4" vnútorný - 6ks
G 1/2" vnútorný - 4ks
G 1" vonkajší - 1ks
G 3/4" vonkajší - 2ks
G 1" vnútorný - 1ks
Typ NADOS umožňuje priamy ohrev úžitkovej vody (TÚV) vo vnútornej smaltovanej nádobe alebo jej predhrievanie pre ďalší ohrievač vody.
Zapojenie s kotlom väčšinou umožňuje priamy ohrev TÚV vo vnútornej nádrži na požadovanú teplotu, naopak, zapojenie na solárne kolektory alebo tepelné čerpadlo TÚV
len predhrieva a treba zaradiť ďalší, napr. elektrický ohrievač, ktorý dohreje vodu na požadovanú teplotu alebo do akumulačnej nádoby namontovať elektrické dohrievanie, ktoré umožňuje el. ohrevná jednotka TJ 6/4“.
Nádrže sú vybavené snímateľnou 80 mm hrubou izoláciou
Nádrže aj prípadné trubkové výmenníky sa vyrábajú z ocele, bez úpravy vnútorného povrchu, vonkajší povrch nádrže je opatrený ochranným náterom.
Nádrže sa vyrábajú v objeme 800 litrov. Jednotlivé verzie sú ďalej vybavené trubkovým výmenníkom, každý s plochou 1,5 m2
Akumulačné nádrže slúžia na akumuláciu prebytočného tepla od jeho zdroj
