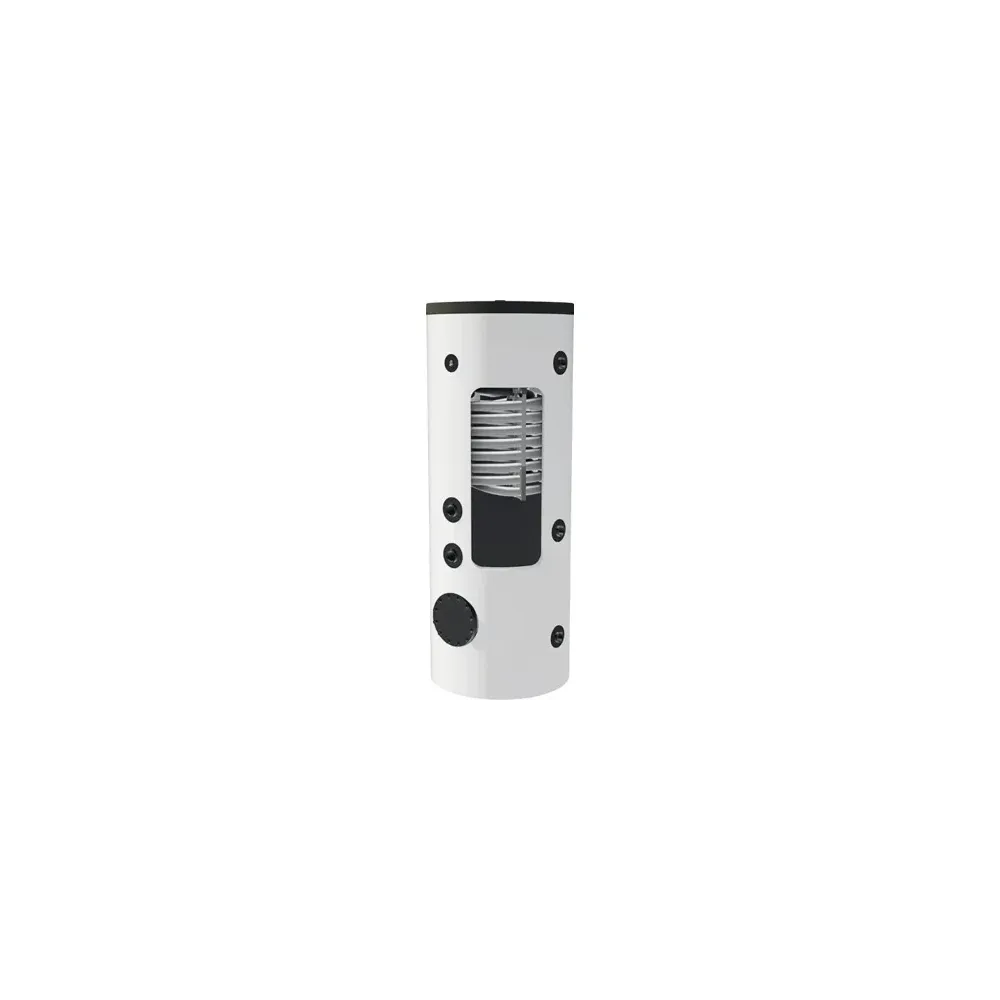

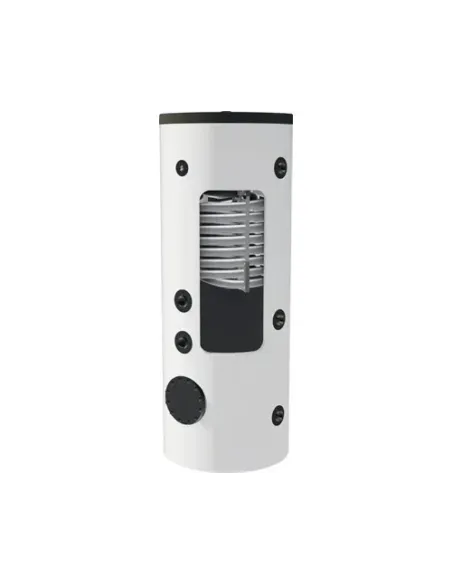

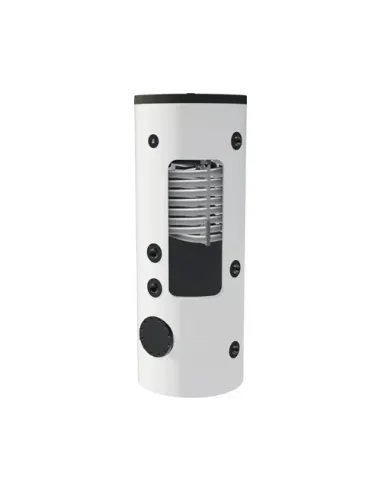

Akumulačné nádrže NADO 400/20 v11 s tepelnou izoláciou sa vyrábajú s dvoma nátrubkami G 6/4" pre montáž skrutkovacej výhrevnej jednotky TJ s predĺženou chladnou časťou a výkonom maximálne 2×6 kW. Na zákazku možno rozmiestnenie nátrubkov a ich množstvo zmeniť. Do príruby je možné inštalovať vykurovaciu jednotku TPK 210-12.
Nádrž obsahuje vnorený nerezový výmenník na prípravu teplej vody s objemom 20 alebo 23 litrov podľa veľkosti akumulačnej nádrže.
TECHNICKÉ PARAMETRE:
Priemer: 550 mm
Priemer s izoláciou: 670 mm
Výška nádrže: 1902 mm
Klopná výška: 2010 mm
Celková výška nádrže: 1702 mm
HMOTNOSŤ kg 122
CELKOVÝ OBJEM NÁDRŽE L 405
OBJEM ZÁSOBNÍKA NA OHREV TV L 20
OBJEMOVÝ PRIETOK VÝMENNÍKA TV 0,6 m3/hod
TEPLOZMENNÁ PLOCHA NEREZOVÉHO VÝMENNÍKA TV m2 4,5
MAXIMÁLNY TLAK NÁDRŽE bar 3
MAXIMÁLNY TLAK NEREZOVÉHO VÝMENNÍKA bar 6
MAXIMÁLNA PREVÁDZKOVÁ TEPLOTA VODY V NÁDOBE °C 90 9
MAXIMÁLNA PREVÁDZKOVÁ TEPLOTA VO VÝMENNÍKU °C 90
MNOŽSTVO TEPLEJ VODY 40°C PRI TEPLOTE VODY V NÁDRŽI 53°C / PRIETOK l/(l/min) *220 / 10
MNOŽSTVO TEPLEJ VODY 40°C PRI TEPLOTE VODY V NÁDRŽI 80°C / PRIETOK l/(l/min) *540 / 10
MAX. VÝKON EL. OHREVNÉHO TELESA RADU TJ 6/4" kW 2 x 6
MAX. VÝKON EL. OHREVNÉHO TELESA RADU TPK 210-12 kW 1 x 6
TRIEDA ENERGETICKEJ ÚČINNOSTI C
STATICKÁ STRATA W 113
HRÚBKA IZOLÁCIE LB PP NEODUL 60mm
Materiál: nádoba oceľová, nesmaltovaná
Materiál: oceľ
Možno pripojiť rôzne zdroje tepla - vhodná predovšetkým pre tepelné čerpadlá s fotovoltaikou
Nádrže typu NADO slúžia na ukladanie tepla vo vykurovacom systéme a umožňujú ohrev alebo predhrievanieTÚV vo vnútornom nerezovom výmenníku.
Zaradenie akumulačnej nádrže do vykurovacieho systému s kotlom na tuhé palivá umožňuje optimálny chod kotla na priaznivej teplote pri prevádzke kotla.
Prínos je hlavne v období optimálneho chodu (t.j. s maximálnou účinnosťou), keď sa nadbytočné neodobrané teplo akumuluje v nádrži.
Nádrže sa vyrábajú z ocele, bez úpravy vnútorného povrchu, vonkajší povrch nádrže je opatrený ochranným náterom.
Nádrž s vnoreným nerezovým výmenníkom o objeme 20 litrov a dvoma nátrubkami G1 1/2“ mm
s možnosťou nainštalovania elektrického ohrevného telesa radu TJ 6/4“ s predĺženou chladiacou časťou.
Nádrže sú vybavené 60 mm hrubou izoláciou.
Typ NADO umožňuje priamy ohrev úžitkovej vody (TÚV) v nerezovom výmenníku alebo jej predhrievanie pre ďalší ohrievač vody.
Zapojenie s kotlom väčšinou umožňuje priamy ohrev TÚV vo vnútornom nerezovom výmenníku na požadovanú teplotu, naopak,
zapojenie na solárne kolektory alebo tepelné čerpadlo TÚV len predhrieva a je nutné zaradiť ďalší napr. elektrický ohrievač,
ktorý dohreje vodu na požadovanú teplotu alebo do akumulačnej nádoby namontovať elektrické dohrievanie,
ktoré umožňuje elektrické ohrievacie teleso radu TJ 6/4“ s predĺženou chladiacou časťou, maximálne 6 kW.
Do príruby možno nainštalovať ohrevné teleso TPK 210-12, maximálne 6kW.
